數據可視化，本該是更快更好地表達數據中隱藏的、非直觀的信息，是數據分析的升級工具。然而隨著大數據火熱，人們審美的提升，本該內涵豐富的數據可視化變成了爭奇斗艷的選美競技場，似乎已經忘了數據本身的含義了。
見過某系統使用了和弦圖，客戶要求去掉這種看不懂的破玩意，設計人員解釋說“這個叫和弦圖，Gartner（diao炸天的分析機構）都這么用”，客戶當即對項目組創新能力大加贊賞，但依然沒有人清楚地知道那個和弦圖放在那能干什么。你們這么搞，考慮過和弦圖的感受嗎……
————南丁格爾玫瑰圖
昵稱——“扇形圖”、“就那個……那個……那放射型的那個餅圖”等。
歸類——盡管一些報表生成工具也把它歸類到餅圖了，但其本質是圓型直方圖
典型應用——用于夸張、突出數據的差距，因為半徑長一點，面積差距就很大。比如死亡率這種數據在直方圖上看，微弱的差別很容易被忽視，然而放到南丁格爾玫瑰圖上，由于面積的放大效應，微弱的差別也會如同真實的生命一樣看起來觸目驚心。
背景故事——據說是南丁格爾（對，就是你知道的那個南丁格爾）出于公務人員對統計結果不重視的憂慮，發展出一種色彩絢爛的表達形式，以讓人印象深刻，用以表達軍醫院季節性死亡率，并最終使醫改提案獲得了高層支持。

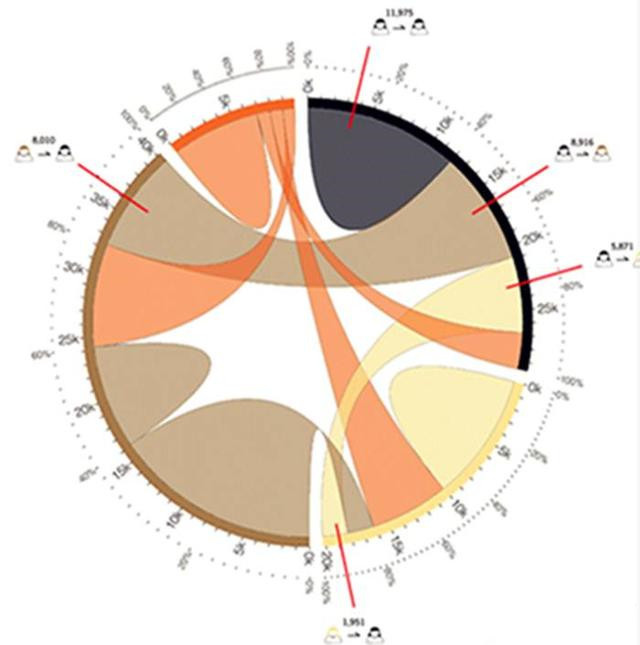

————和弦圖
圖例說明——用于表示數據間的關系和流量。外圍不同顏色圓環表示數據節點，弧長表示數據量大小。內部不同顏色連接帶，表示數據關系流向、數量級和位置信息，連接帶顏色還可以表示第三維度信息。首尾寬度一致的連接帶表示單向流量（從與連接帶顏色相同的外圍圓環流出），而首尾寬度不同的連接帶表示雙向流量。外層加入比例尺，還可以一目了然的發現數據流量所占比例。
優點——信息量大；視覺沖擊力強；功能創新。
缺點——普及度較低，大家都是蒙蒙的，只知道是用來表示關系的。
典型應用——1、在狹小的空間展示了大量信息，展示空間受限時大有可為。2、數據關系過于復雜，且關系遠比流量重要時。
注意事項——1、一定要契合應用場景使用，不要為了吸引眼球而使用，禁不起推敲。2、使用最好提前培訓和溝通，因此目前其實不太適合C端應用，因為沒有機會一個個培訓。3、如果數據節點過多就看瞎了……

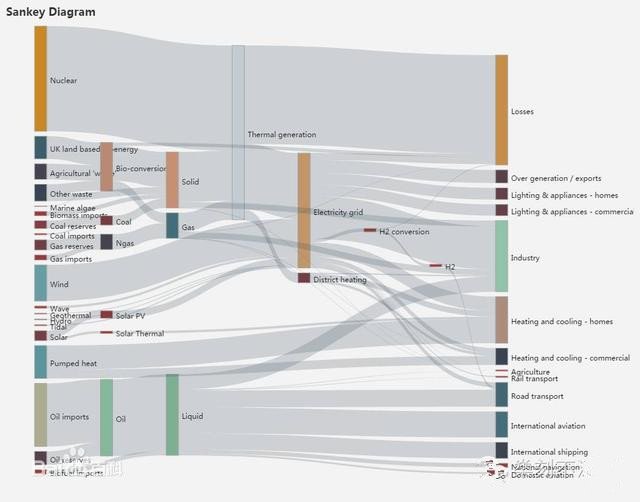

————?；鶊D
背景——是一種特定類型的流程圖，圖中延伸的分支的寬度對應數據流量的大小，通常應用于能源、材料成分、金融等數據的可視化分析。
特征——始末端的分支寬度總各相等，即所有主支寬度的總和應與所有分出去的分支寬度的總和相等。
典型應用——一切需要關注物質、能量、信息轉化量的場景，如生產制造、節能減排等。
